Das Erstellen von Isometrien gehört zu den Standardaufgaben im Engineering eines Rohrleitungsplaners. AutoCAD Plant 3D erzeugt diese in einem automatisierten Prozess.

Falls in der Isometrie Bezüge zum Stahlbau, Hochbau, Apparaten oder Raster hinzugefügt
werden sollen, kann man diese manuell ergänzen. Im nachfolgenden Bespiel soll die Anwendung aufgezeigt werden.

Um eine bessere Übersicht zu erhalten, isolieren Sie die betreffende Rohrleitung, das Stahlbau-Raster, den Träger und die „Wand“ (Volumenkörper).

In diesem Beispiel sollen Iso-Referenzbemaßungen (1) zu Oberkante des Stahlträgers in z - Richtung (2) zur Rasterlinie C in x - Richtung (3) zum Volumenkörper „Wand“ in y - Richtung erstellt werden.

(1) Vermaßen Sie vom Mittelpunkt des Rohrs zur Oberkante des Trägers und stellen Sie Eigenschaften wie gezeigt ein.

Hinweis: Die Referenzbemaßung hat automatisch den Objekttyp Stahlträger erkannt.

(2) Vermaßen Sie vom Mittelpunkt des Rohrs zur Rasterlinie C +1500 und stellen Sie Eigenschaften wie gezeigt ein.

Hinweis: Die Referenzbemaßung hat automatisch den Objekttyp Rasterlinie erkannt.

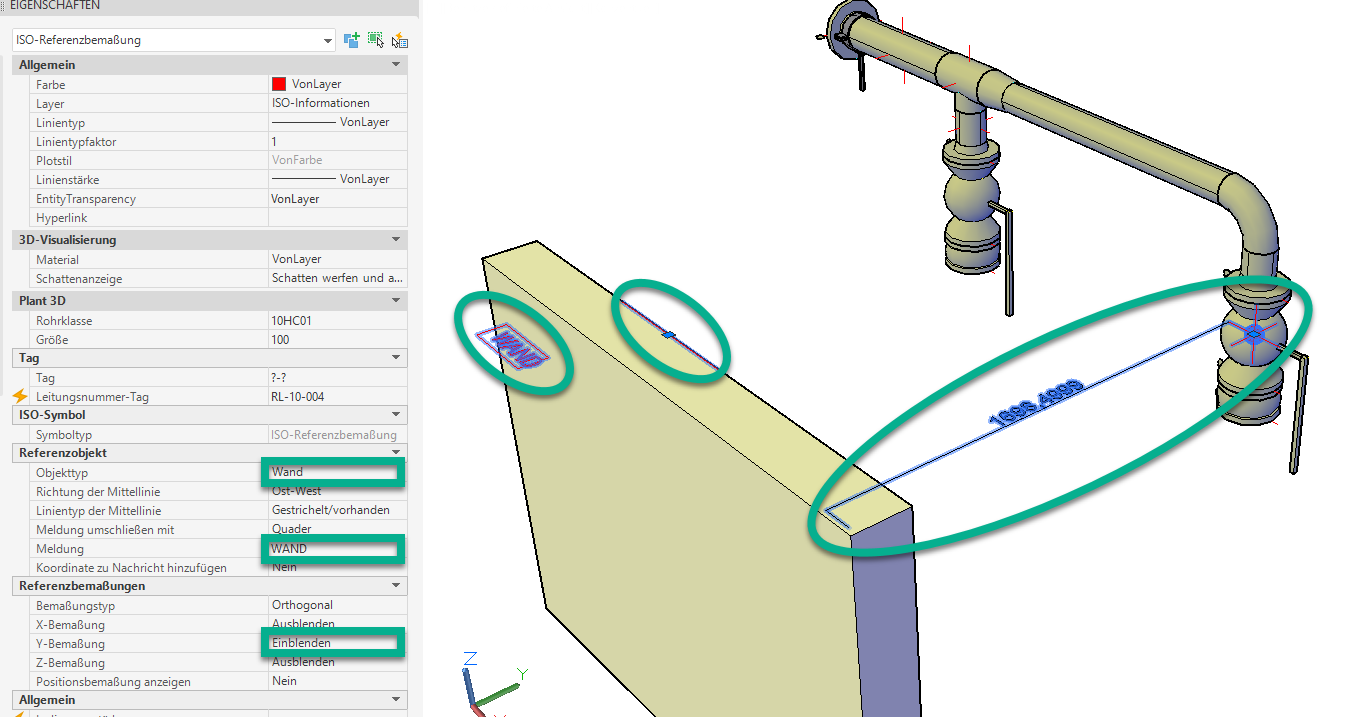

(3) Vermaßen Sie vom Mittelpunkt der Armatur zum Volumenkörper „Wand“ und stellen Sie Eigenschaften wie gezeigt ein. Da der Volumenkörper „Wand“ kein AutoCAD Plant 3D Objekttyp ist, definieren Sie diesen aus dem Menü.

Erstellen Sie nun aus der bemaßten Rohrleitung eine Isometrie. Diese wird im Hintergrund erstellt und kann nach kurzer Zeit geöffnet werden.

Sie finden die zuvor hinzugefügten Referenzbemaßungen auf der Isometrie.
Hinweis: Um die Darstellung auf der Isometrie anzupassen, können Sie die Konfigurationsdatei IsoSkeyAcadBlockMap.xml bearbeiten.
